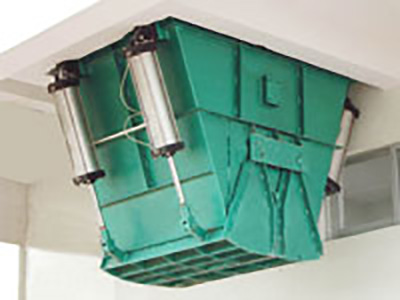

污泥斗

一、使用范圍

   HND型污泥斗主要應用在工業及城市污水處理過程中，存放經帶式壓濾機或其它壓濾設備處理過的含水率小于80%的污泥。HND污泥斗根據驅動形式分為兩類：Ⅰ型氣動或電動和Ⅱ型手動（略）

二、工作原理

HND—Ⅰ自動污泥斗由污泥斗、氣動或電動控制裝置兩部分組成。污泥斗底部有兩個扇形門，每個扇形門控制一個腔體排卸污泥，每個扇形門由一個氣缸或電動推桿控制開關，氣源、電源現場提供。

三、技術參數

    規格型號 斗容（m3） 啟閉力（Kgf）

    LCW-III-HND-05 5 680

    LCW-III-HND-10 10 1130

四、 訂貨說明

    1、設備選型：污泥斗容積6m3以下，以5m3為準，6 m3以上以10 m3為準；

    2、污泥斗盡量不要選用鋼結構支撐，在土建施工時作好水泥支撐框架；

氣動泥斗適用于壓濾機產出的泥餅的儲存及排出外運。其結構簡單，操作方便。泥斗的卸料部分由汽缸控制開啟和關閉，并且汽缸控制開啟和關閉能夠分別在現場和遠程進行控制。

1．泥斗的安裝

（1）將泥斗吊運到泥斗預留孔的下方。

（2）利用泥斗內安裝的的4個吊耳將泥斗吊裝在泥斗預留孔的相應預埋板位置上。

（3）泥斗位置調整好后，將泥斗墊穩支好，安全施工。預防吊裝設備時，發生事故。

（4）將泥斗上的斜支撐（26件）與預埋鋼板焊牢。

（5）氣動裝置的支架按圖安裝好后焊牢，將氣缸安裝在支架和閘門上。

2．泥斗的操作規程

在現場進行操作，首先將控制系統切換到近程控制位置上。需要卸料時，先打開氣閥后，按動啟動按鈕。氣缸活塞頂出，推動閘門，將閘門頂開進行卸料。卸料完畢后需要關閉閘門時，按動關閉按鈕，汽缸活塞收縮，閘門關閉。而后，切斷氣源。

遠程操作時，首先將控制系統切換到遠程控制位置上。然后按現場操作程序進行操作。

3.注意事項

（1）泥斗內的物料不能存放時間過長，以免出現泥餅板結，致使卸料困難。

（2）氣動三聯體要經常進行維護保養，按時加油排污。

（3）電磁閥安裝兩件，一件使用，一件備用。保證設備安全正常運轉。
