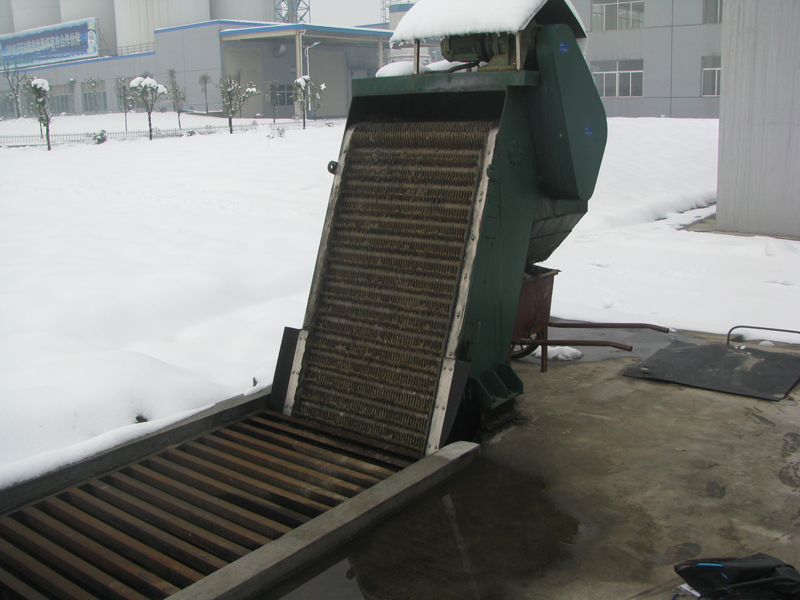

回轉式格柵除污機

一、產品簡介

BTYLHG型回轉式格柵除污機是一種可以連續自動攔截并清除流體中各種形狀雜物的水處理專用設備，可廣泛地應用于城市污水處理。自來水行業、電廠進水口，同時也可以作為紡織、食品加工、造紙、皮革等行業廢水處理工藝中的前級篩分設備，是目前我國先進的固液篩分設備之一，填補了國內空白。

二、工作原理

BTYLHG型回轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。在電機減速器的驅動下，耙齒鏈進行逆水流方向回轉運動，將漂浮在水面上的浮渣打撈，耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠清掃器的反向運動把粘在耙齒上的雜物清掃干凈。

按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙可以根據使用條件進行選擇。當耙齒把流體中的固態懸浮物分離后可以保證水流暢通流過。整個工作過程是連續的，也可以是間歇的。

三、型號規格

型號：例如：LHG-500

LHG---回轉式格柵除污機

500---機寬500mm

規格：例如：500×1000×800×5×70

500-----機寬

1000---渠深

800-----出渣高度

5--------耙齒間隙

70------安裝機身傾斜角度

以上為核價所需參數

四、產品特點

該設備的大優點是自動化程度高、分離效率高、動力消耗小、無噪音、耐腐蝕性能好，在無 人看管的情況下可保證連續穩定工作，及其本身設置了機械過載安全保護裝置，在設備發生故障時，剪切銷剪斷，可以避免設備超負荷工作，損壞設備部件。

本設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉；可以根據格柵前后液位差自動控制設備的啟停；并且有手動控制功能，以方便檢修。用戶可根據不同的工作需要任意選用。
由于該設備結構設計合理，在設備工作時，自身具有很強的自凈能力，不會發生堵塞現象， 所以日常維修工作量很少。

五、技術參數及選型

本設備為根據用戶需要的過水量及土建渠寬、渠深、需要耙齒間隙等需求定制。
設備規格按機寬尺寸分BTYLHG300-3600型。機寬超過1800mm，則做成并聯機，中間部分共用墻板。耙齒柵隙分為1mm、3mm、5mm、10mm、15mm、20mm、30mm、40mm、50mm等需要規格，選型由過水量、提升高度、固液分離總量和所分離物質的形狀、顆粒大小來選擇，同時選配不同的材質。

設備溝深由用戶定制，可根據用戶需要及使用實際情況定定制深度。一般不小于0.8m，不大于15m。

六、控制系統

控制系統為用戶選用或自備，一般報價不含控制箱，在現場接入三相電源即可使用。

現場電控箱上采用地起?？刂瓢粹o，現場電控箱上設有設備的啟動、停機按鈕及啟動、停機、事故信號燈，為節省能耗，所有信號燈都采用節能型，在電控箱內設有電動機保護器?？刂乒窨煽紤]到全廠PLC系統與電控箱的連接，由電控箱的反映設備運行信號送至控制室，同時由PLC接到電控箱的控制信號控制格柵的開停機，本電控箱采用碳鋼防腐或不銹鋼外殼，室外防雨。
